看一看东莞珍珠棉材料有哪些优缺点？

　　

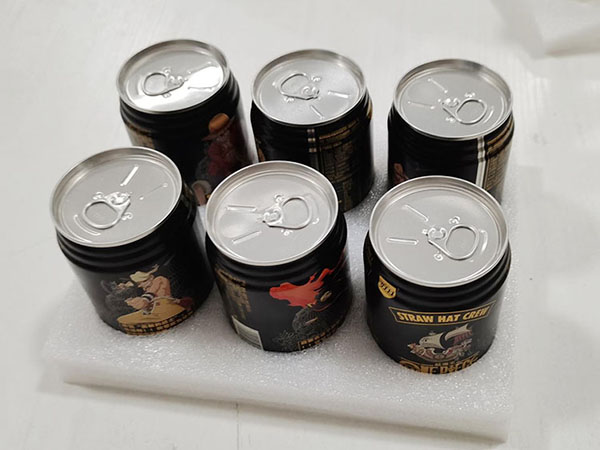

东莞珍珠棉作为新型包装材料，凭借独特的发泡结构在多个领域广泛应用，其优缺点可从材料性能、环保性、加工成本等维度展开分析。

?

一、核心优点：性能全面且适配多场景需求
1. 缓冲防护能力优异
结构优势：独立闭孔气泡结构（闭孔率≥90%）形成 “弹性缓冲网络”，可吸收各方向冲击力。例如，25kg/m3 密度的珍珠棉在 1m 跌落测试中，对 1kg 电子设备的冲击力峰值仅为 EPS 材料的 60%。
柔韧性与回弹性：拉伸强度≥100kPa，断裂伸长率达 300% 以上，受挤压后可快速恢复原形，适合反复使用（如快递包装循环利用 5-10 次仍保持缓冲性能）。
2. 轻量化与多功能集成
低密度特性：密度范围 10-30kg/m3，同等体积下重量仅为纸板的 1/3、EPS 的 1/2，可显著降低运输成本。例如，某电商平台使用珍珠棉替代瓦楞纸包装，单箱物流成本下降 15%。
复合性能突出：可与铝膜、牛皮纸、防静电膜等材料复合，实现保温（导热系数 0.035W/(m?K)）、防潮（吸水率≤0.01%）、防静电（表面电阻 10?-10?Ω）等功能叠加。
3. 环保性优于传统材料
可回收再生：废旧珍珠棉通过热熔造?？芍瞥稍偕希ㄔ偕蚀?80% 以上），回收成本较新料低 30%，且无化学残留（对比：EPS 回收需溶剂溶解，易产生 VOCs 污染）。
低污染生产：物理发泡工艺不使用氟利昂等臭氧层破坏物质，生产过程中 VOCs 排放量仅为 0.1kg/t（远低于欧盟 2010/75/EU 指令限值 1kg/t）。
4. 加工适应性强
成型灵活：可通过热压、裁切、粘合等工艺制成卷材、异型材、复合板材等，适配不同产品包装需求。例如，通过模具热压可直接成型为电子产品的异形内衬，无需额外组装。
耐候性较好：在 - 30℃至 + 70℃环境下性能稳定，短期耐温可达 + 90℃（超过此温度气泡结构开始软化），适合户外运输与仓储。
二、主要缺点：应用场景存在局限性
1. 耐高温与阻燃性不足
高温易变形：当环境温度超过 70℃时，珍珠棉的泡孔结构会逐渐塌陷，压缩永久变形率超过 30%（GB/T 10799 标准），不适用于高温运输场景（如汽车发动机舱部件包装）。
阻燃性需改性：未添加阻燃剂的珍珠棉属于易燃材料（氧指数仅 17.5%），遇明火易蔓延，需通过添加溴系阻燃剂（如十溴二苯醚，添加量 5-10%）提升至 UL94 V-2 级阻燃标准，但可能增加环保风险（溴系阻燃剂受 REACH 法规限制）。
2. 抗撕裂与抗压强度有限
撕裂强度较低：未交联珍珠棉的撕裂强度仅为 15N/cm，在尖锐物体碰撞下易破损（例如，包装带扣紧时可能勒破珍珠棉护边），需通过电子束交联工艺（交联度提升至 40%）将撕裂强度提高至 30N/cm 以上。
高负载下易压缩：30kg/m3 密度的珍珠棉在持续载荷（>200kPa）下会发生塑性变形，不适合承载重型设备（如机床部件包装需改用蜂窝纸板或聚氨酯泡沫）。
3. 静电与粉尘吸附问题
易产生静电：未处理的珍珠棉表面电阻 > 1012Ω，摩擦后易积累静电（电压可达 5000V 以上），可能损坏精密电子元件，需通过涂覆抗静电剂（如羟基季铵盐）降低表面电阻至 10?Ω 以下。
粉尘吸附性：开放环境中使用时，珍珠棉表面易吸附灰尘（尤其浅色产品），影响包装外观，需在无尘车间加工或增加防尘膜复合层。
4. 成本与降解周期矛盾
环保升级成本高：添加生物降解剂（如 PBAT，成本增加 20-30%）的珍珠棉，在自然环境下降解周期可缩短至 180 天（普通珍珠棉需 500 年以上），但会导致拉伸强度下降 15-20%，且堆肥条件要求严格（温度 58℃±2℃、湿度 90%±5%）。
